Jiangxi SOP Precision Intelligent Manufacturing Technology Co., Ltd.
Jiangxi SOP Precision Intelligent Manufacturing Technology Co., Ltd.
| Herkunftsort: | China |
| Markenname: | SOP |
| Modellnummer: | KPM |
| Zertifizierung: | CE |
| Mindestbestellmenge: | 1pc |
| Verpackungsdetails: | Pappkarton; Papierbox; Pappbox |
| Lieferzeit: | 2 Tage |
| Zahlungsbedingungen: | TT |
| Versorgungsmaterial-Fähigkeit: | 300pcs pro Tag |
Schnelles Detail:
1. Kleine Größe
2. Lange Lebensdauer, bis zu dreißig Millionen Läufe
3. Auflösung höher als 0.01 MM
4. Es eignet sich zum Erkennen der Bewegungsposition, wenn die Ontologie nicht festgelegt werden kann
5. Schutzart IP 65
6. Hohe Betriebsgeschwindigkeit
7. Augengelenk, großer Winkel (12.5) freie Bewegung
8. Konfigurierbare Spannungsflussmodule (2-Leiter, 3-Leiter)
Beschreibung:

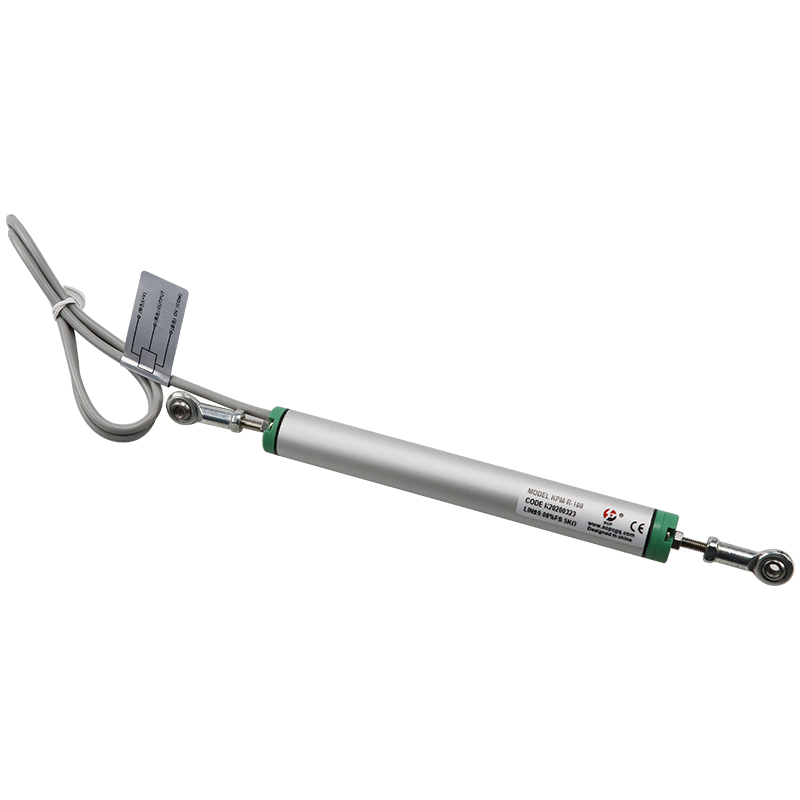

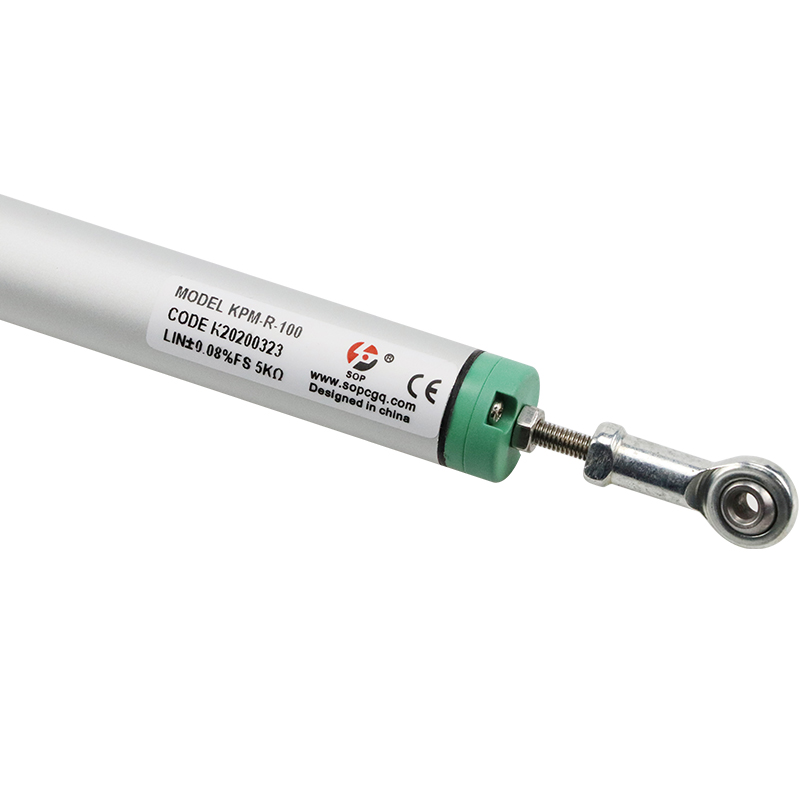

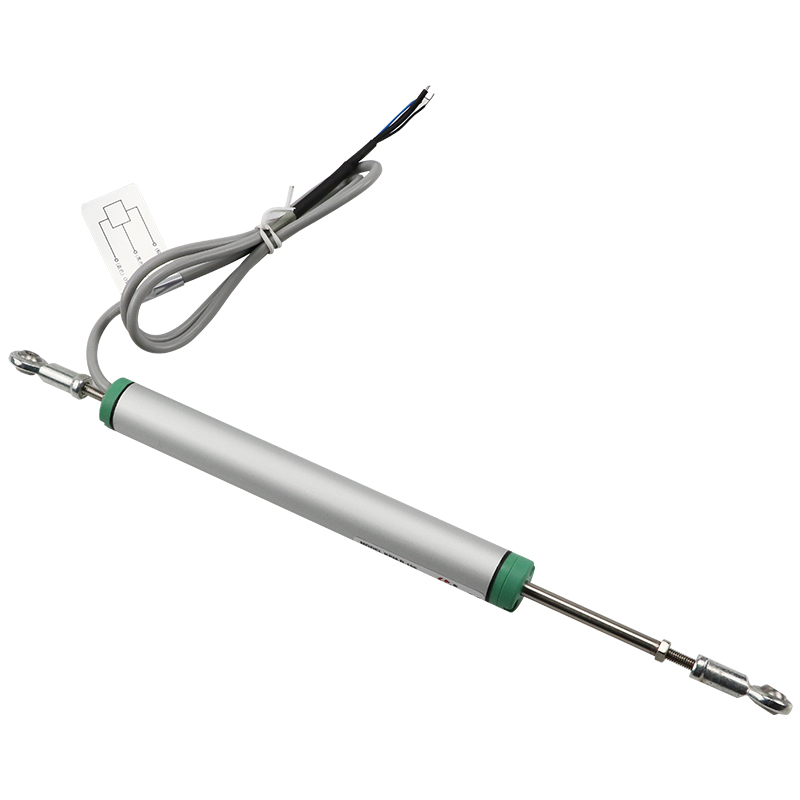

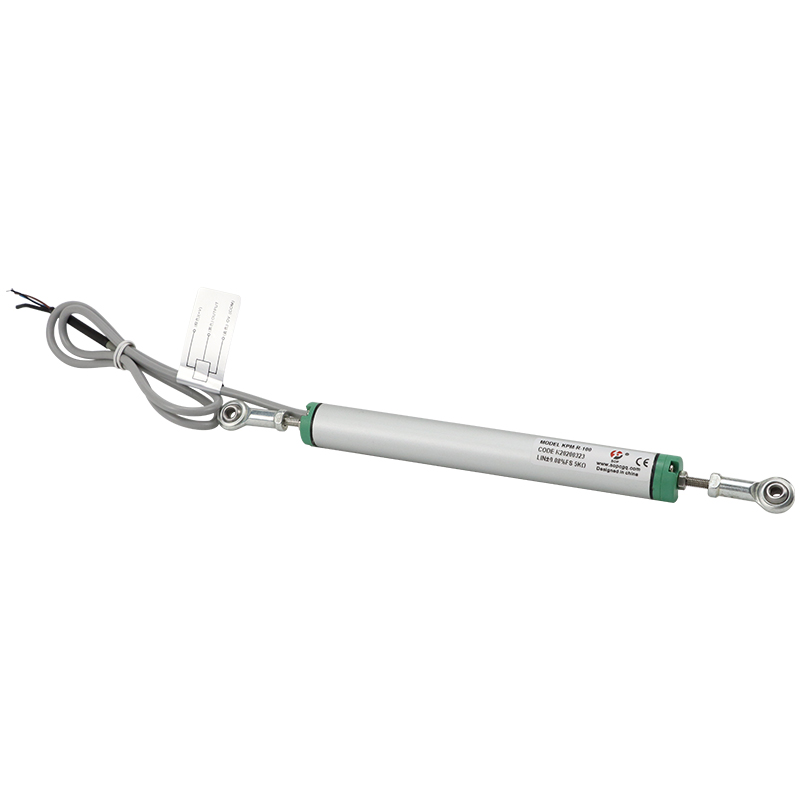

Der KPM-Lineargeber mit Gelenkköpfen dient zum Messen und Verfolgen der linearen Bewegung oder Position eines Ziels. Der Potentiometer-Positionssensor besteht aus einem hochauflösenden leitfähigen Kunststoff-Widerstandselement. Der Weggeber hat aufgrund seiner guten Linearität eine sehr lange Lebensdauer und eine hohe Genauigkeit.
Die kompakten Lineargeber sind für Anwendungen mit rauen Umgebungsbedingungen konzipiert. Der Geber mit Kugelgelenken gleicht Bewegungen quer zur Schubstange aus, so dass auch nichtlineare Bewegungen einfach und spannungsfrei gekoppelt werden können. Die mechanische Erfassung der Linearbewegung erfolgt über eine frontgeführte Schubstange.

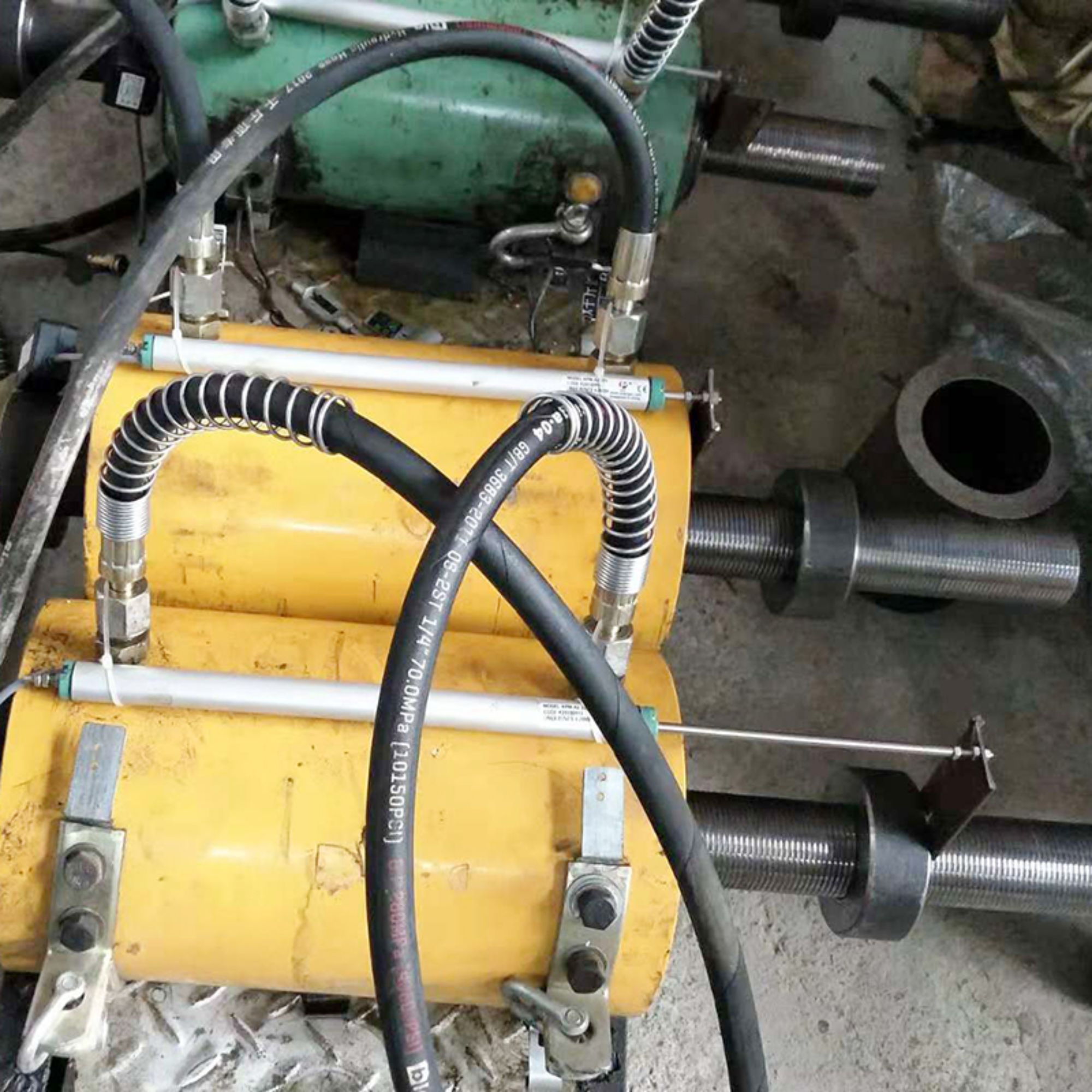

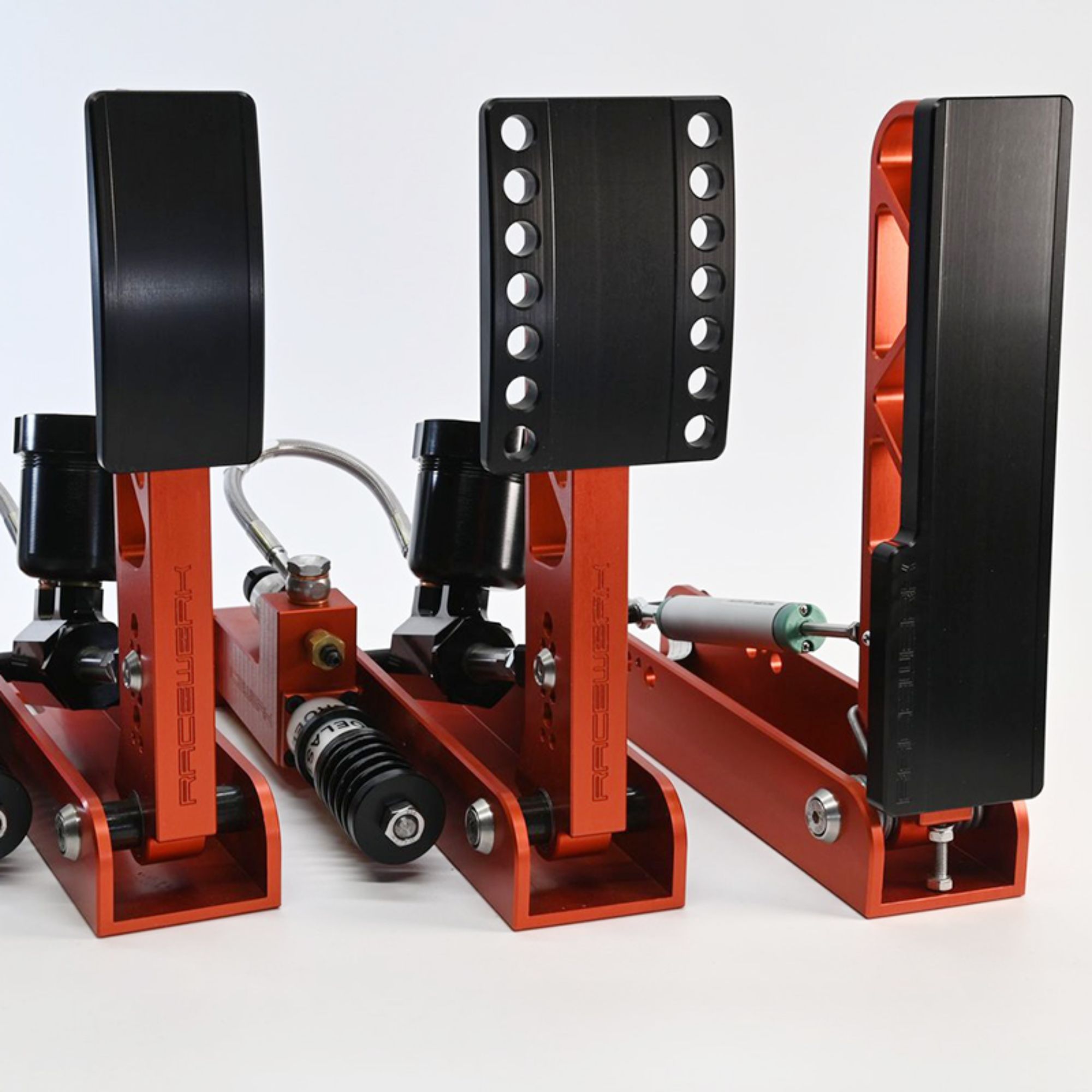

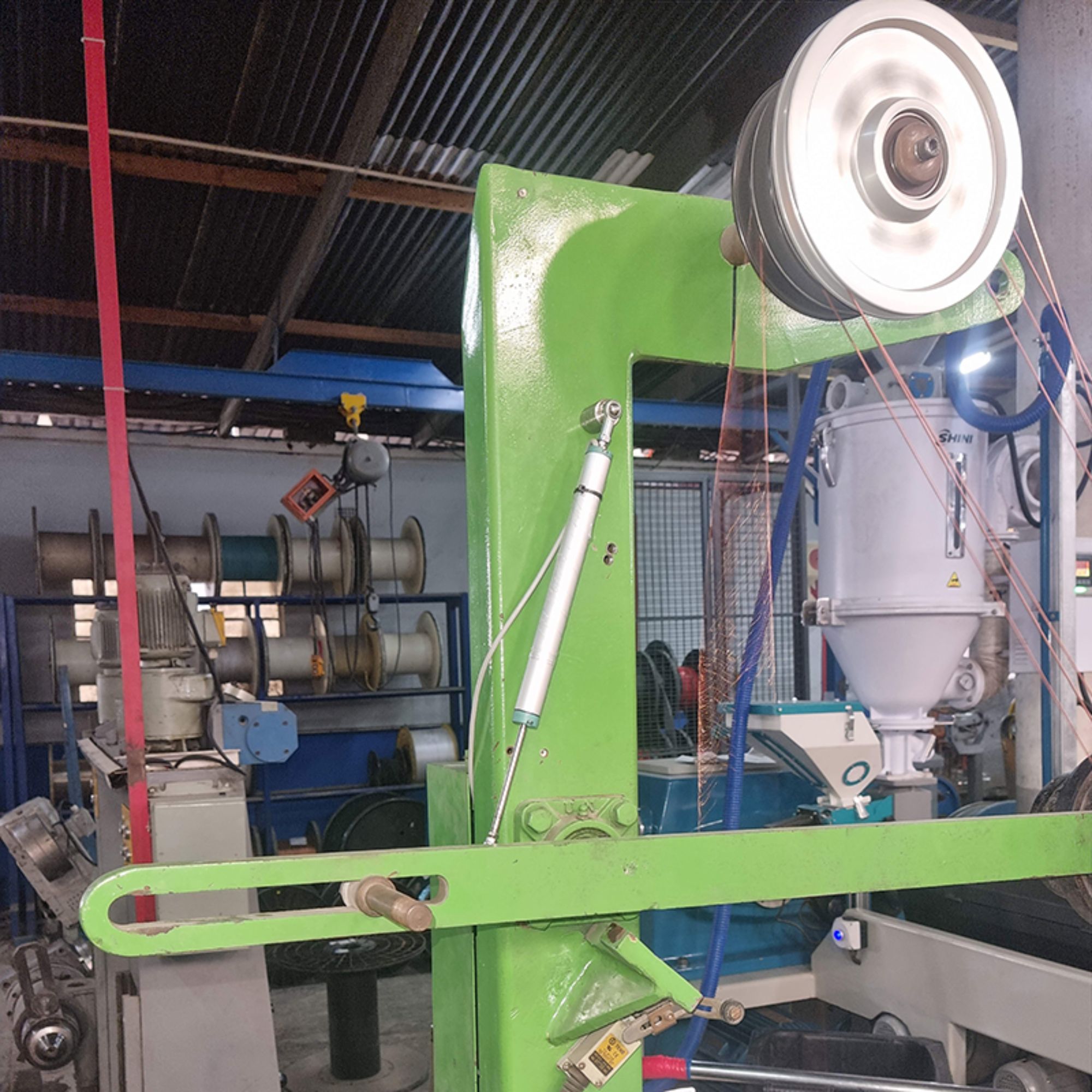

Anwendungen:
Technische Daten:
| Hub messen | 50 zu 1250mm |
| Linearität | ±%0.05 |
| Wiederholt | |
| Auflösung | unendlich |
| Robustes Design | 5 kΩ / 10 kΩ |
| Widerstandstoleranz | ±%20 |
| Lastwiderstand | min100KΩ |
| Versorgungsspannung zulassen | 28V |
| Elektrische Anschlüsse | 1 Meter Leiter |
| Verdrängungsgeschwindigkeit | <5 m / s |
| Mechanische Lebensdauer | >30×10^6 |
| Schalengröße | Φ18mm |
| Shell-Material | eloxiertes Aluminiumoxid |
| Stangenmaterial | rostfreier Stahl |
| Stangendurchmesser | Φ5mm |

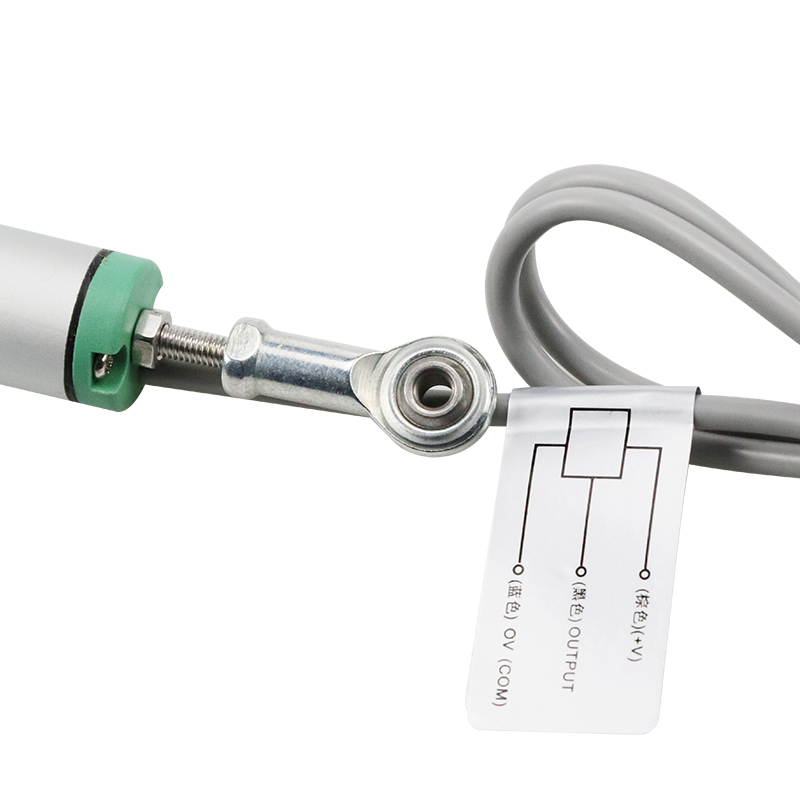

| Mechanische Fixierung | Kugelgelenk oder Fischaugengelenk an beiden Enden |
| IP-Grad | IP 65 |
| Betriebstemperatur | -40 ℃ / + 80 ℃ |
