Päritolukoht: | Hiina |
Märk: | SOP |
Mudeli number: | KPM |
Sertifitseerimine: | CE |
Minimaalne tellimuse kogus: | 1pc |
Pakend: | Paberkast |
Toimetamise aeg: | 2 päeva |
Maksetingimused: | TT |
Varustamisvõime: | 300tk päevas |
Kiirtöölehe ülevaade:
1. Väike suurus
2. Pikk eluiga, kuni kolmekümne miljonit käiku
3. Resolutsioon kõrgem kui 0,01 MM
4. Sobib liikumispositsiooni tuvastamiseks siis, kui keha ei saa olema fikseeritud
5. Kaitsetaseme IP 65
6. Kõrge töökiirus

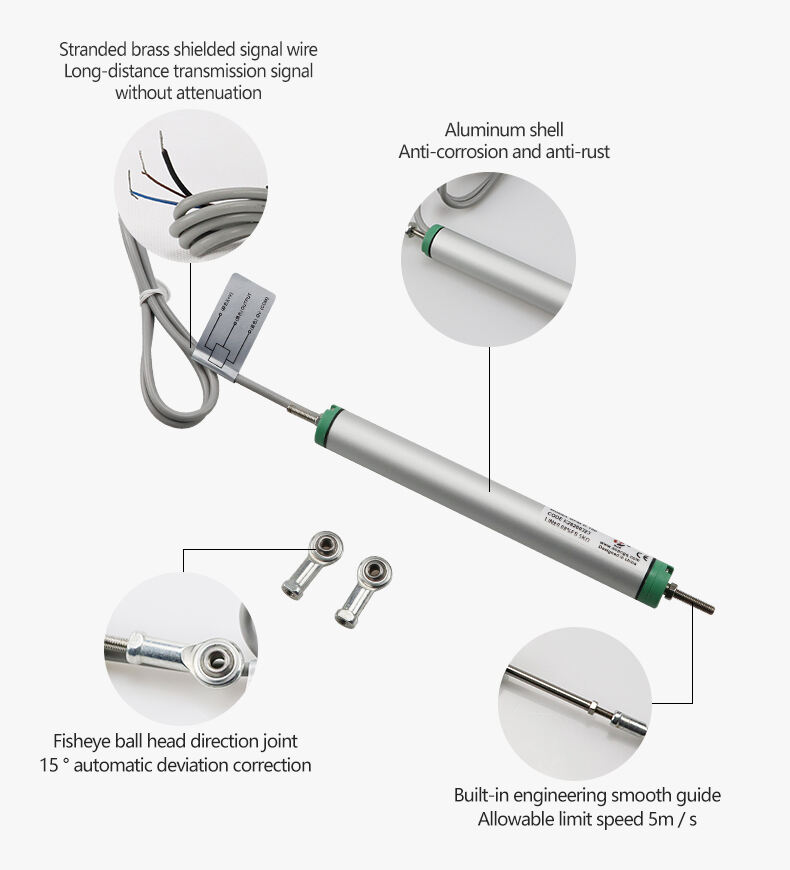

7. Silmli ühend, suur nurga (12,5) vaba liikumine
8. Seadistatav pingeloodus (2-juht, 3-juht) moodulid
Kirjeldus:

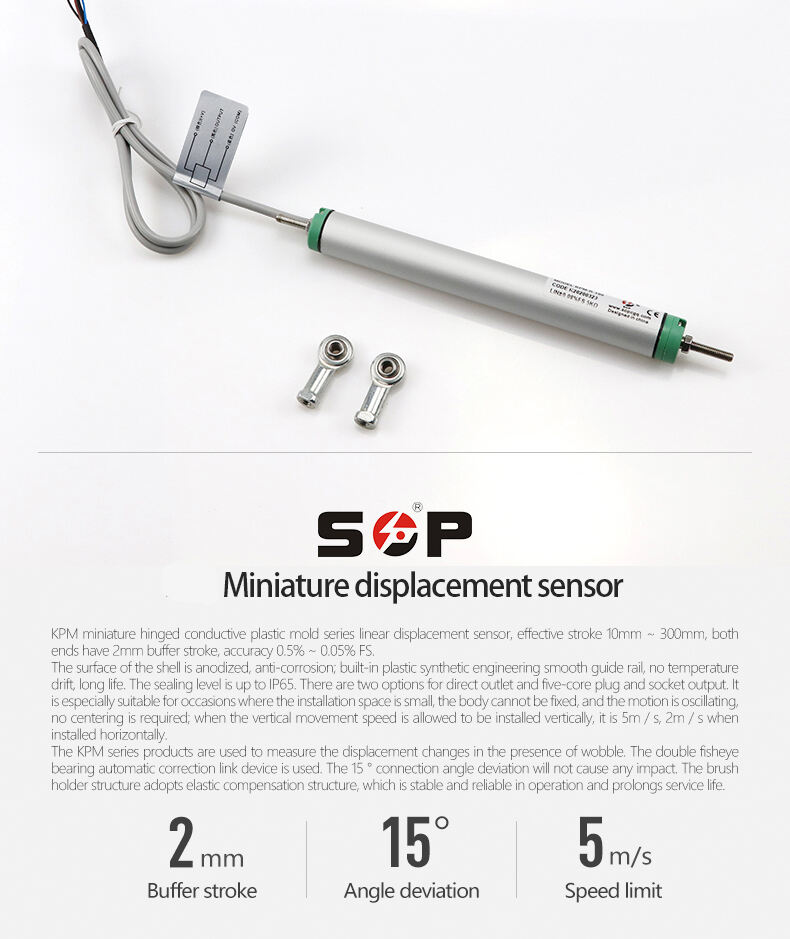

KPM lineaartransductor kaubakujuga ühenditega kasutatakse sihtmärgi lineaarse liikumise või asukoha mõõdmiseks ja jälgimiseks. Potentsiomeetri positsioonide tuvastamiseks kasutatakse kõrge resolutsiooniga joonkondaktiivse plastmassi vastupidavuse elementi. Liikumisencodeerija omab pika teenindusaega ja kõrget täpsust tänases olles hea lineaarsuses.
Kompaktsete lineaartransductorite disain on mõeldud rasketes keskkondoludes töötavatele rakendustele. Pallühenditega transductor kompenseerib porgunjupi suunas risti liikumisi, nii et mitte-lineaarsed liikumised saavad lihtsalt ja stressita kaasatud. Lineaarliikumise mehaaniline tuvastamine toimub eestpool juhatava porgunjupi abil.
Rakendused:
Spetsifikatsioonid:
Mõõdukäik | 50 kuni 1250mm |
Lineaarsus | ±%0.05 |
Korduv | <0.01mm |
Resolutsioon | lõpmata |
Vastupanu | 5KΩ/10KΩ |
Takistuse tolerantsus | ±%20 |
Koormuse tõlkevõime | min100KΩ |
Lubatud toitepinge | 28V |
Elektrilised ühendused | 1 meetri kaablitugeja |
Liikumissürve kiirus | <5m/s |
Mehaaniline eluiga | >30×10^6 |
Korpi suurus | Φ18mm |
Korpuse materjal | anodiseeritud alumiiniumoksüd |
Tiibematerjal | Roosteeta teras |
Tiibediameeter | Φ5mm |
Mehaaniline kinnitamine | Globaarne liit fisheyeliidese mõlematel poolel |
IP tase | IP 65 |
Töötemperatuur | -40℃/+80℃ |
